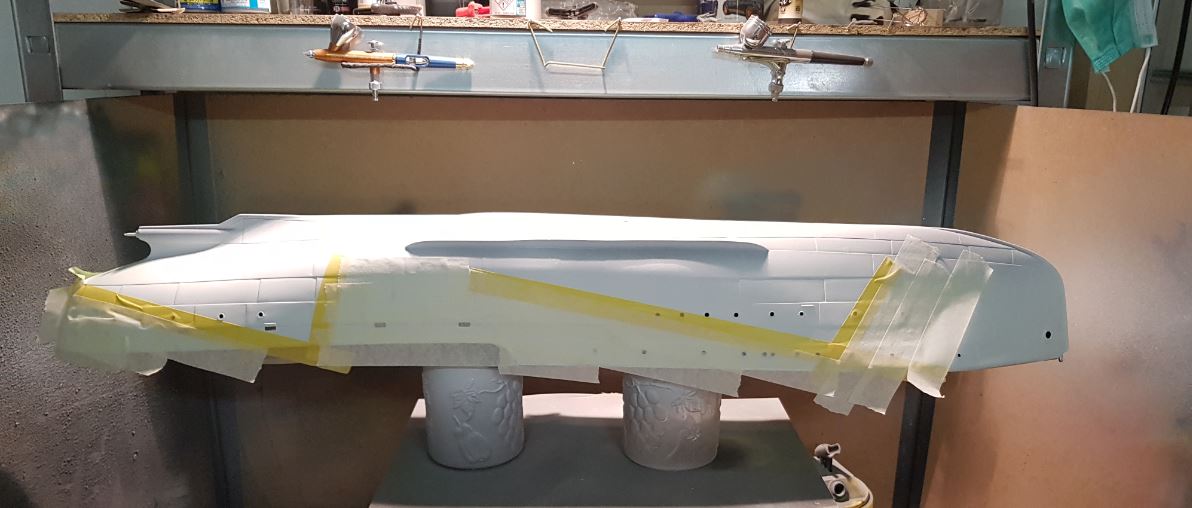

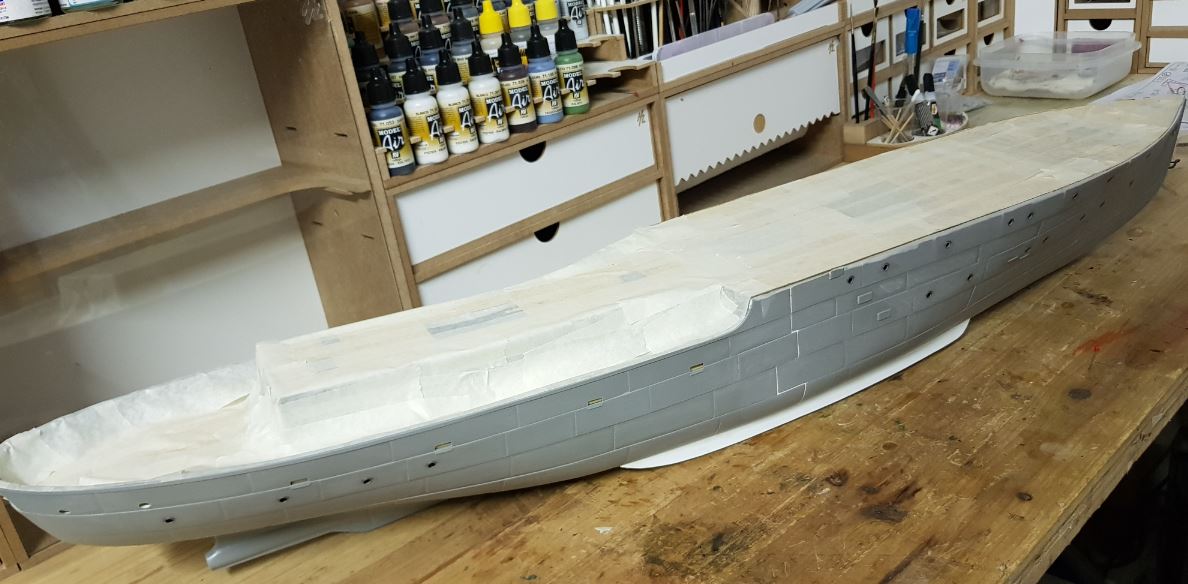

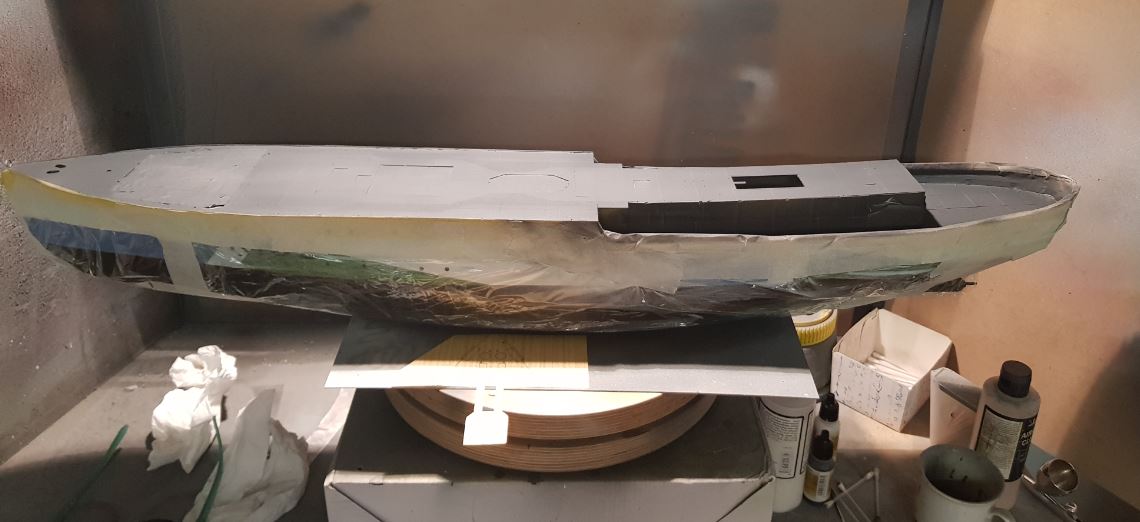

alles vorbereitet zum Lackieren des Rumpfs. Das Deck ist abgeklebt, da ich vorhabe es in einem zweiten Arbeitsschritt zu lackieren, nachdem die Außenhaut des Rumps komplett fertig ist. Also mit allen Farben und Tarnmustern.
Das ist mein Plan schrittweise: Rumpf grundieren. Dann weiße Bordwand, dann Tarnmuster. Danach abkleben des Überwasserschiffs und Unterwasserschiff Rot lackieren.
Dann Rumpf komplett maskieren und Decks grundieren und dann Decks lackieren.

zur Abwechslung wieder was anderes. Die Ankerwinde.

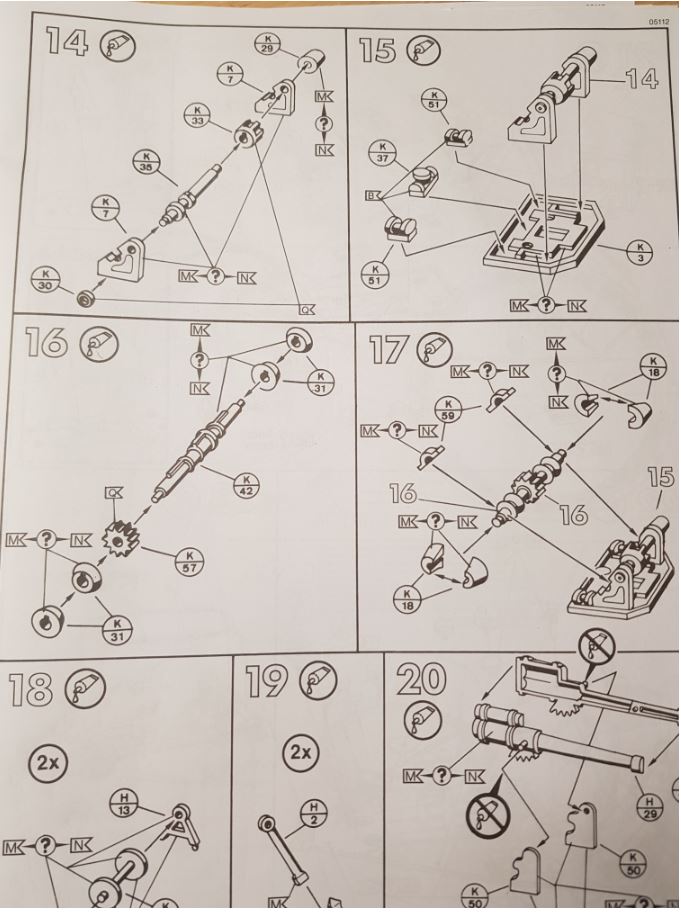

So sieht das in der Anleitung aus:

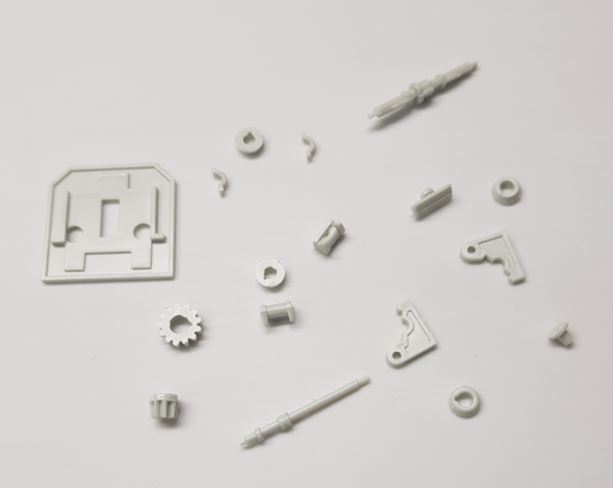

die Platinum Teile:

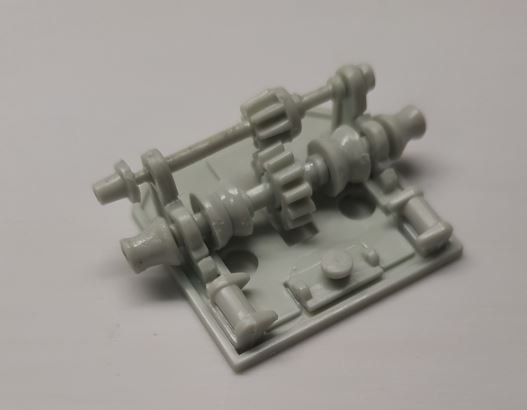

zusammengebaut: (ehrlich jetzt?)

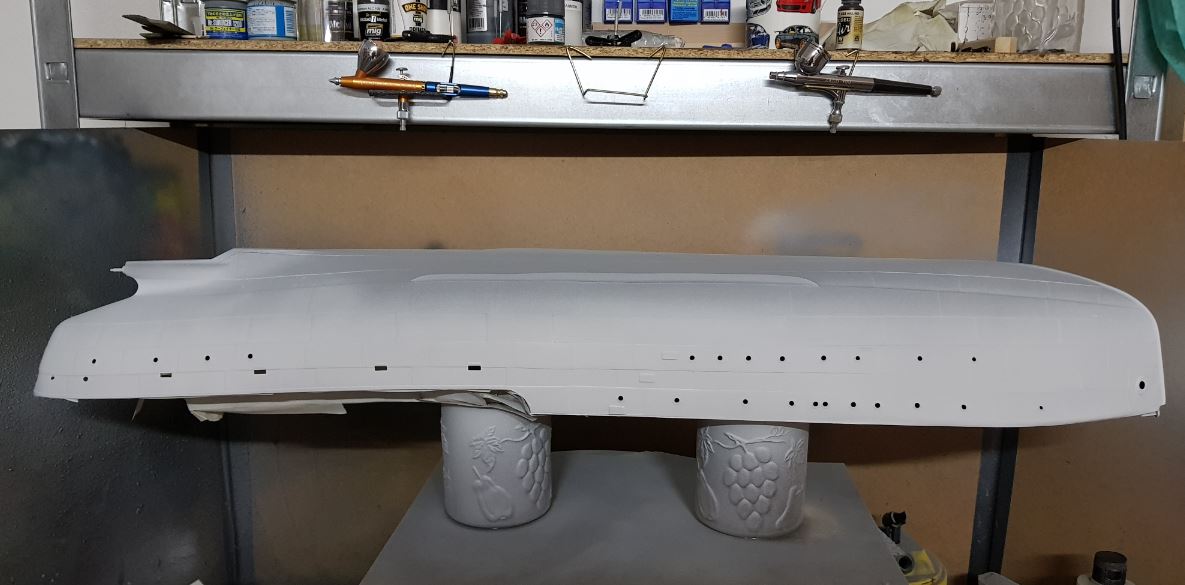

Der Rumpf wird am Überwasserschiff langsam weiß:

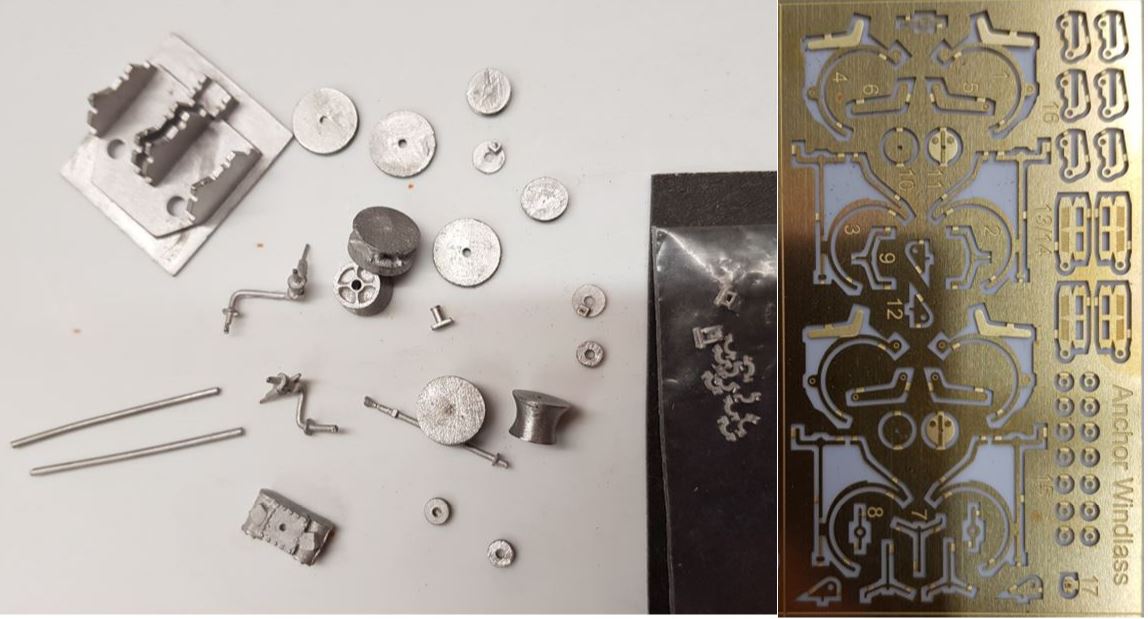

und hier, ihr nehmt ja nicht an das es Revells Ankerwinde aufs Deck schafft, die Teile der neuen Ankerwinde. Sie besteht aus Weißmetall-Feinguss und Photoätzteilen:




am Rumpf geht es mit Malerarbeiten weiter.

Mittlerweile sind noch mehr Zurüst Sets eingetroffen.

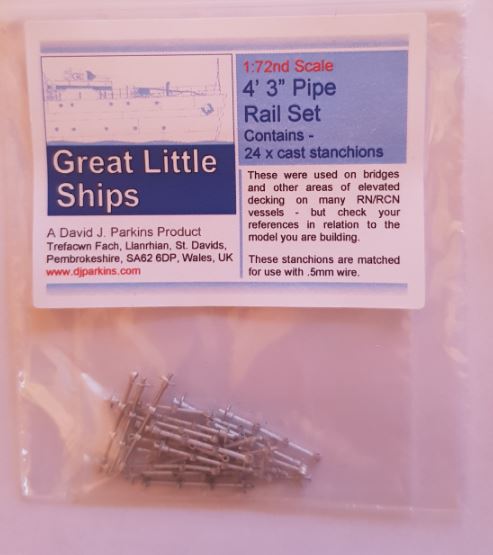

noch verschidene Reelingstützen:

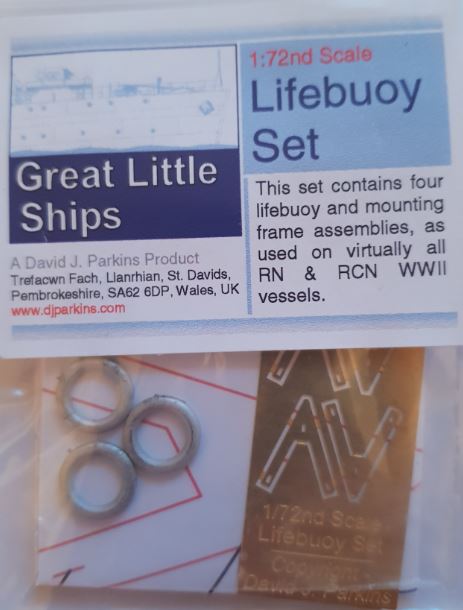

noch zusätzliche Rettungsring Sets:

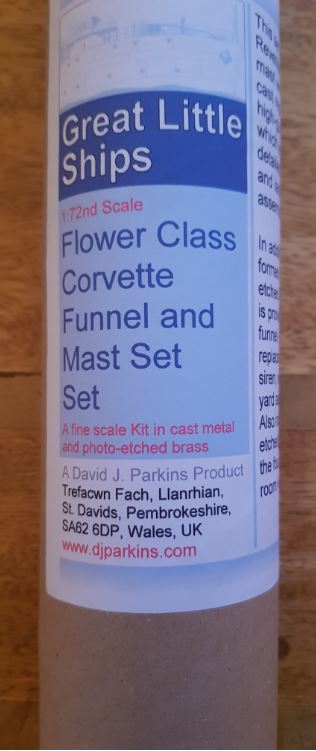

ein neuer Schornstein und Mast-Teile:




ein neues Wasserbomben Abwurf Gestell mitsamt Wabo's:

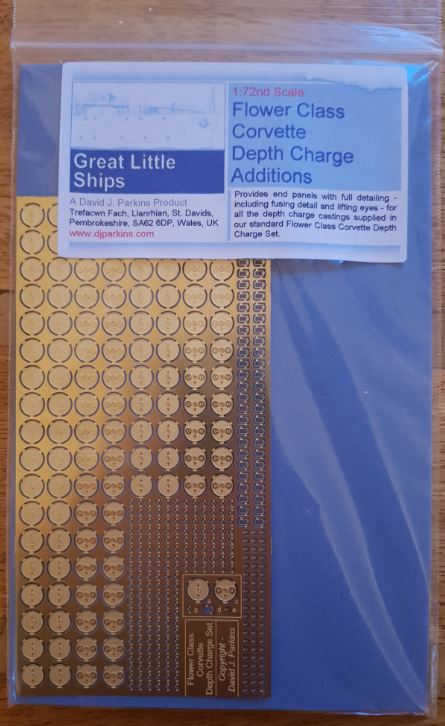

und weitere Feindetaillieung der Wabos:

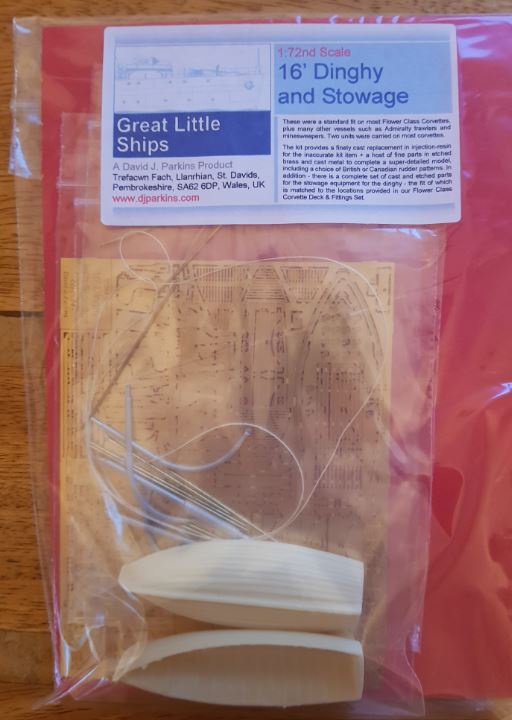

ein neues Rettungsboot Set:

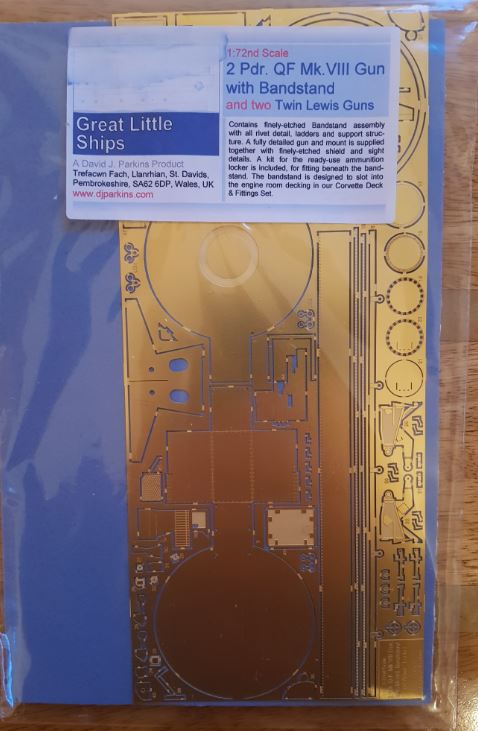

ein neues PomPom Geschütz:

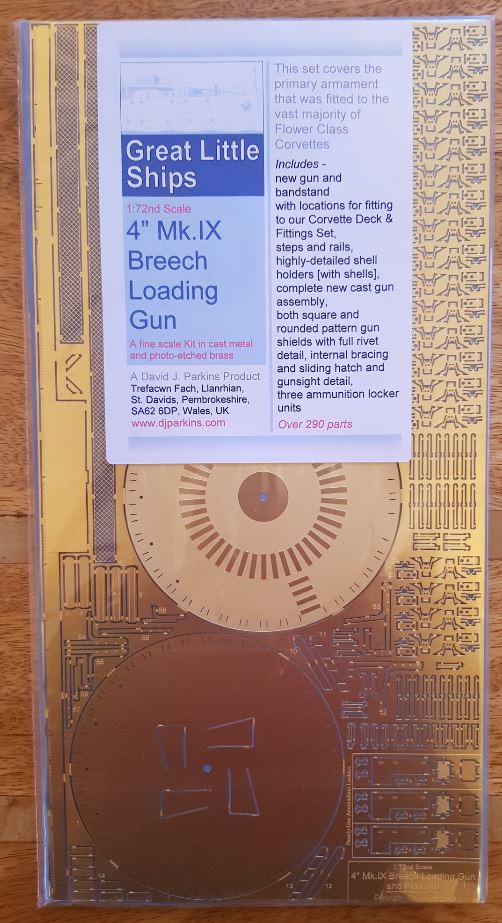

und eine neue 4Zoll Kanone, das Hauptgeschütz auf dem Vordeck:




wie bis jetzt angefangen, werde ich jeweils die Baugruppen aus den Revellteilen bauen, und danach die neuen. So hat man immer den Vergleich zwischen Revell und Zurüst-Baugruppe.

Tarnschema ist das Nächste.

Maskiert fürs Grün:

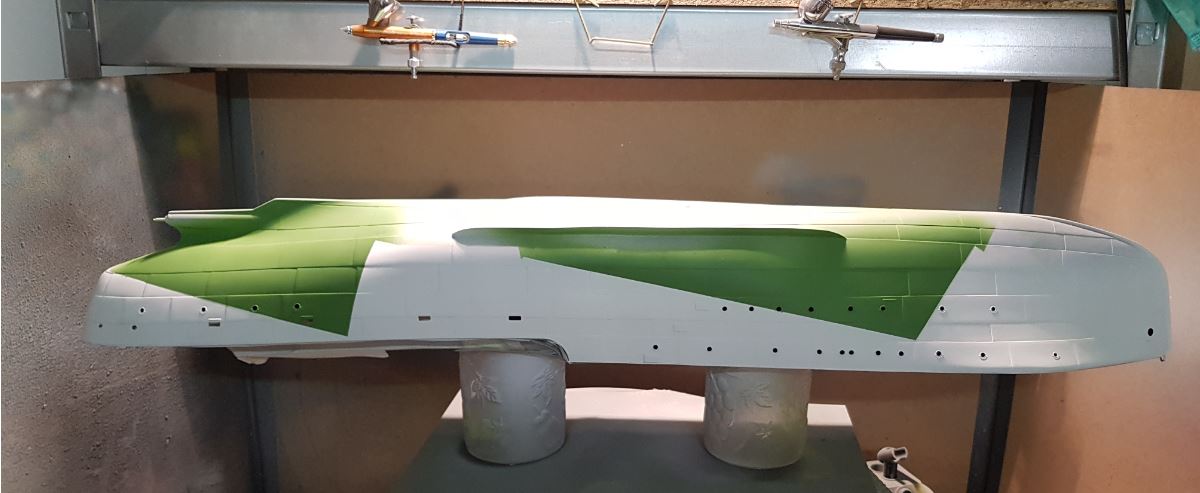

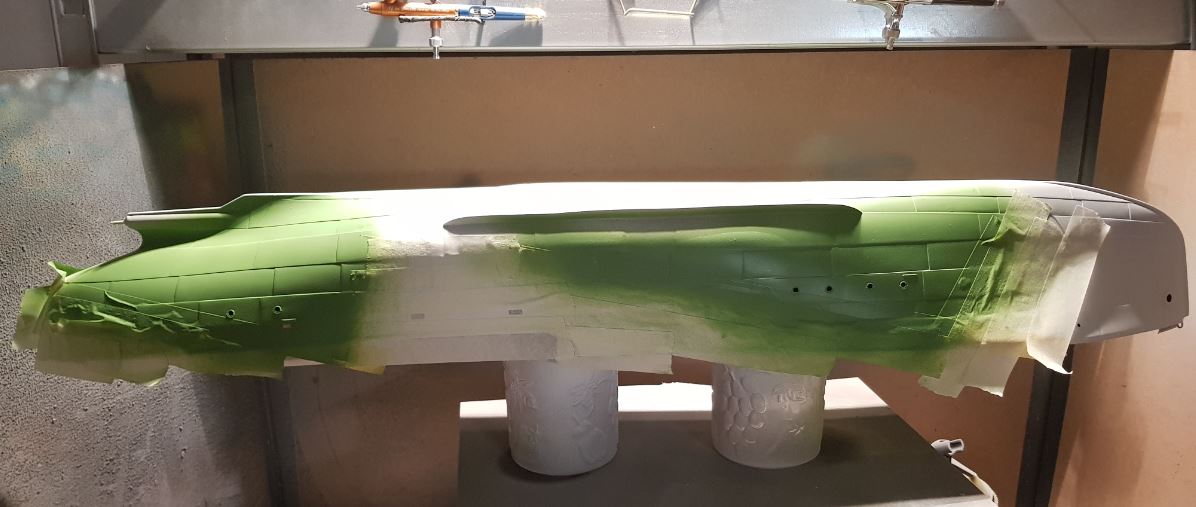

Grün lackiert:




Grün demaskiert:

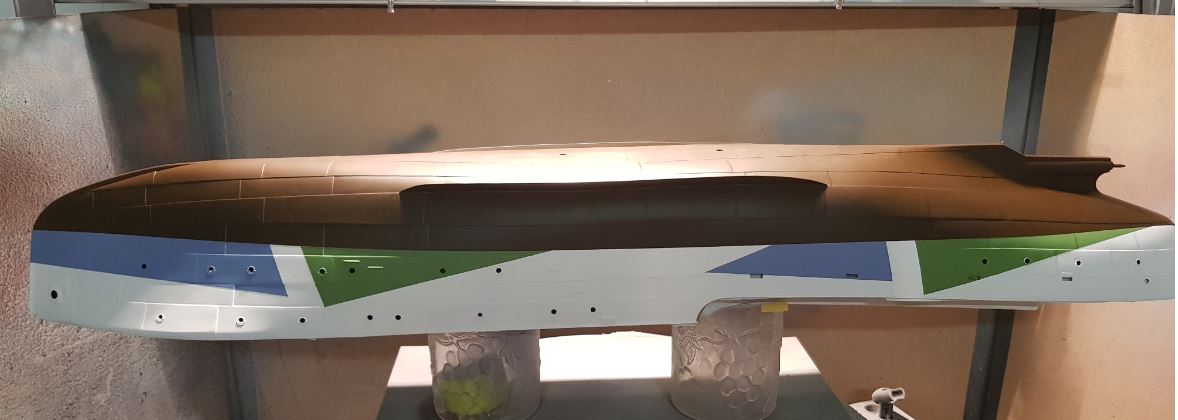

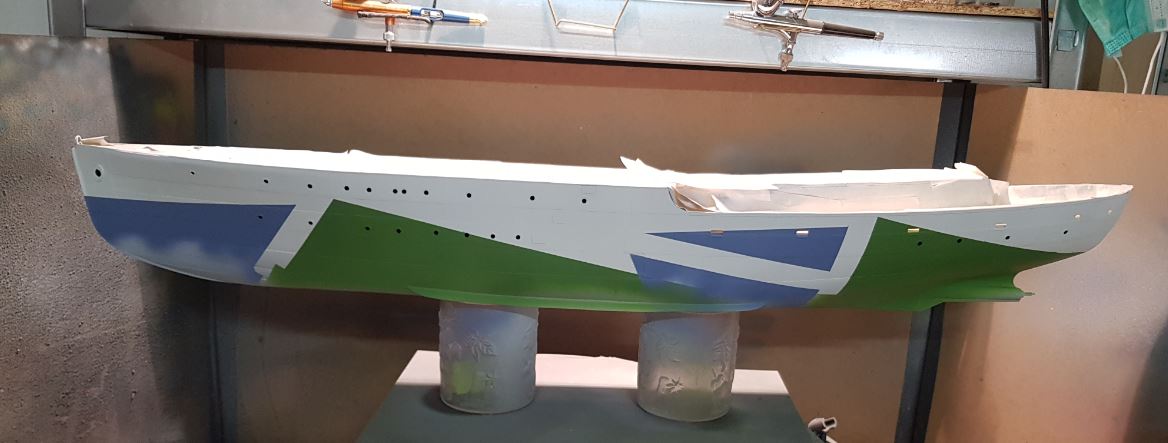

nächste Maskierung und Blau lackiert




Rumpf demaskiert

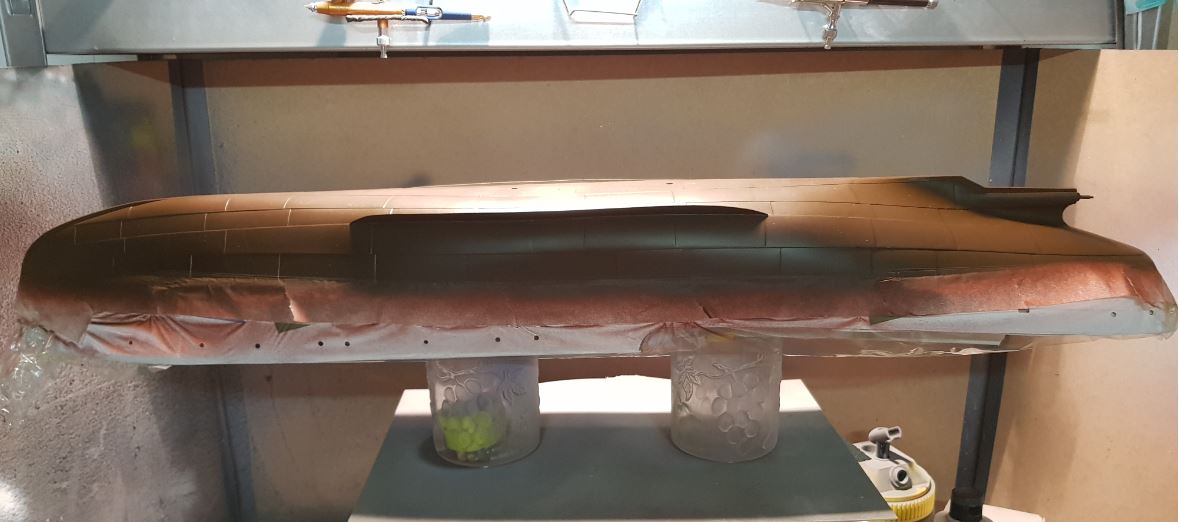

Überwasserschiff maskiert und Unterwasserschiff Dunkerot lackiert




und wieder demaskiert




damit sind die Lackierdurchgänge fertig. Als nächstes folgen Beschriftungen und Klarlack seidenmatt.


...

Teil 2, Das Deck

Zwischendurch die Ankerwinde zusammengebaut. Bilder in lockerer Folge:








und auf den letzten 3 Bildern im Vergleich mit der Revell Bausatz-Winde: (hüstl…)

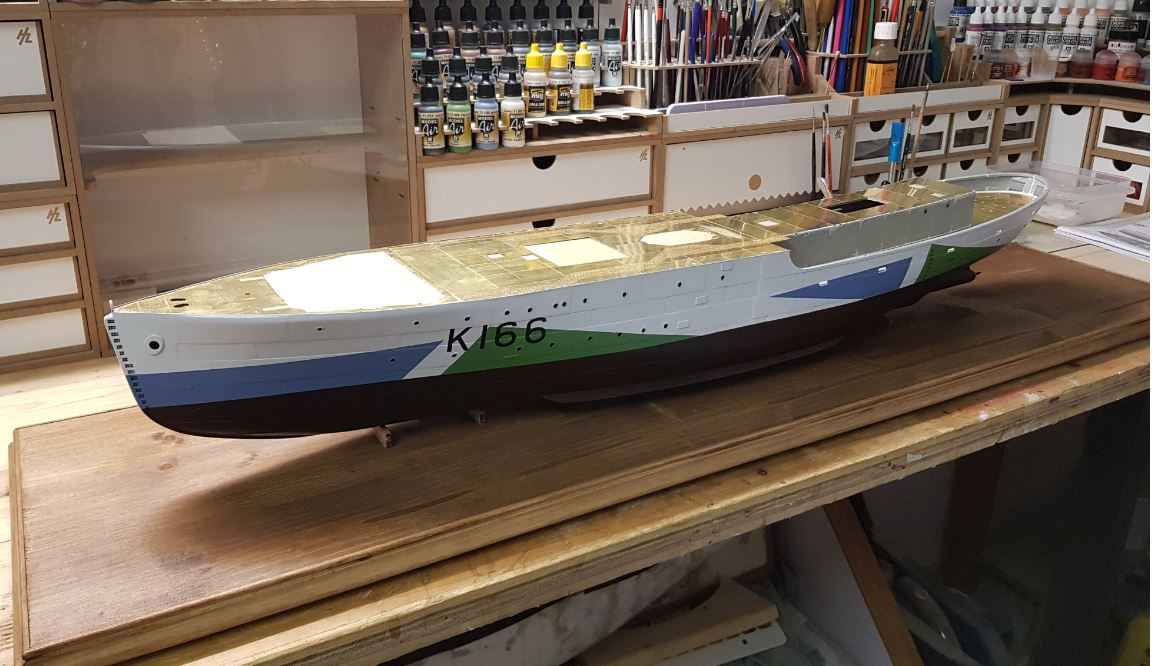

schneller Eindruck des lackierten Rumpfs:

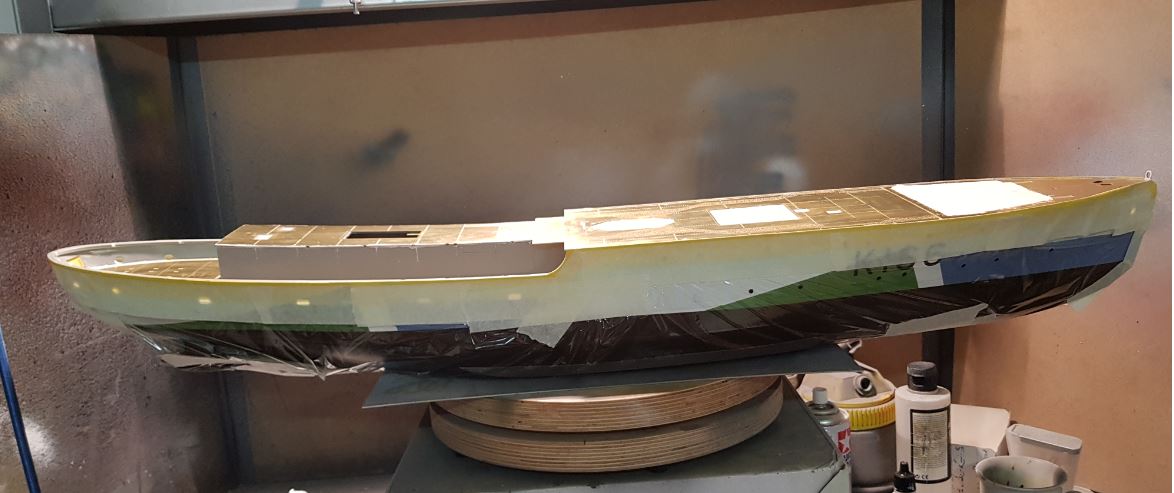

Rumpf (und die Wände des Maschinenhauses) maskiert für die Lackierung der Decks




Decks dunkelgrau lackiert




und wieder alles demaskiert.
Die Decks der Flower Korvetten waren Dunkelgrau lackiert und hatten nur an mehr oder weniger 3 Stellen eine Holzbeplankung.
Auf dem Vordeck, Achtern am Maschinenhaus, und die Brücke.

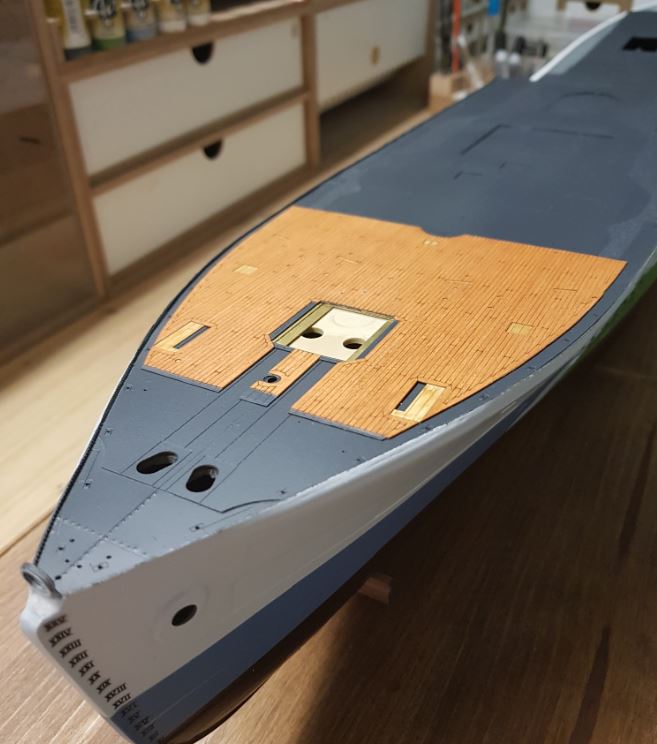

Hier also das Holz auf dem Vordeck:

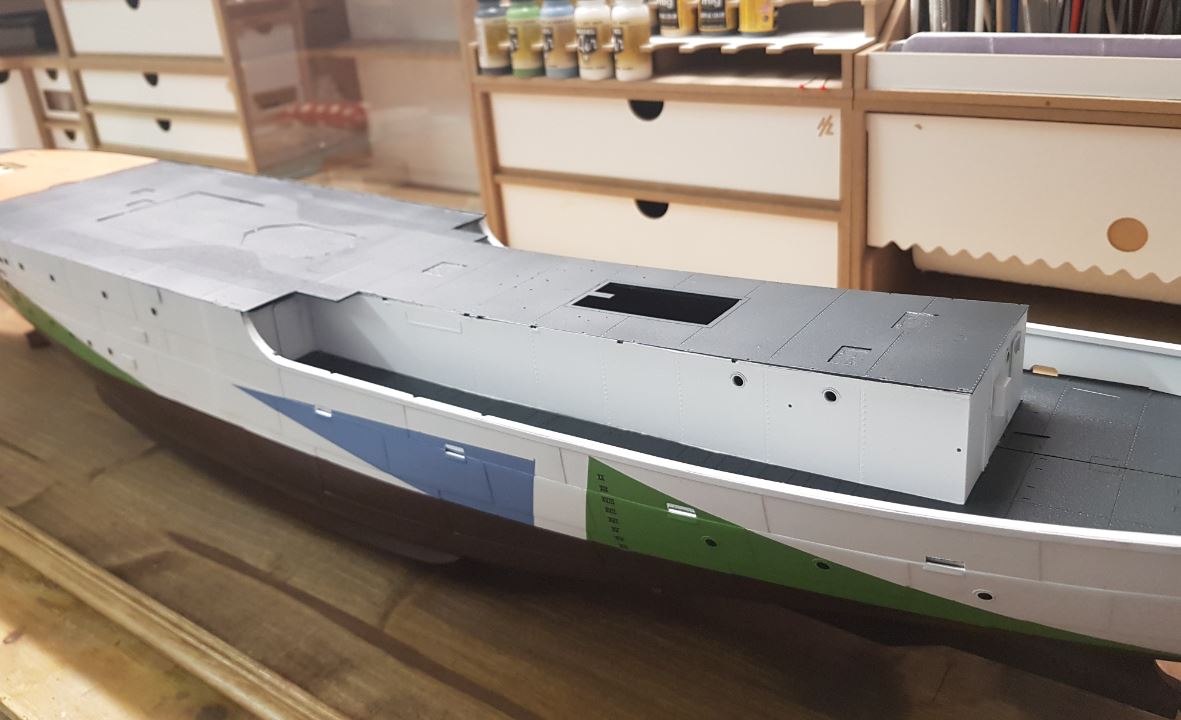

Das Maschinenhaus ist weiß und dunkelgrauem Dach:




Die Revell Holzdecks sind zu hell. Also habe ich sie mit einem AK Wash dunkel gebeizt.

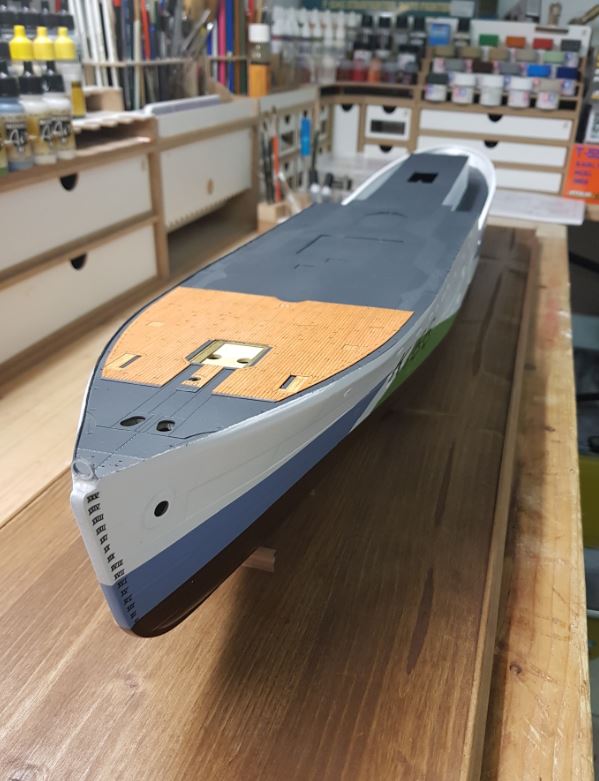

und nochmal 2 Bilder vom Vordeck:





wird doch alles sehr schön, was meint ihr?


...

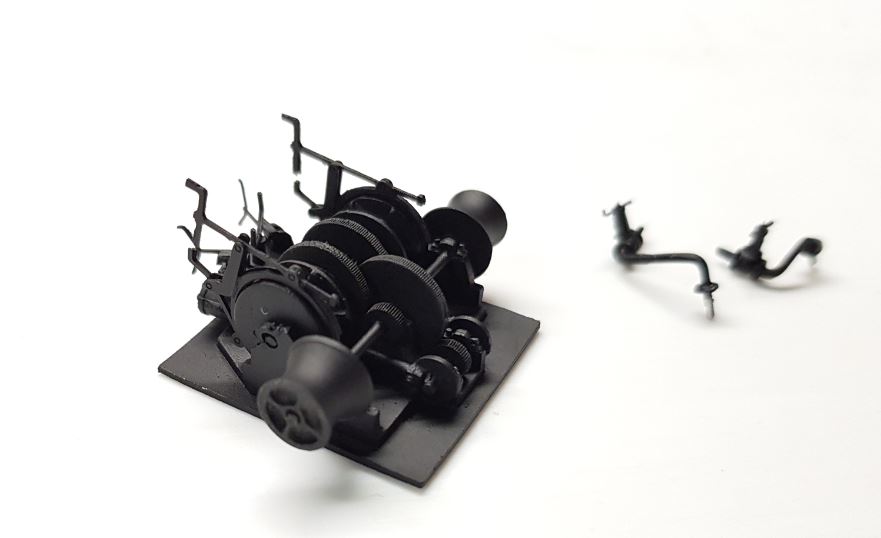

Die Ankerwinde schwarz lackiert:

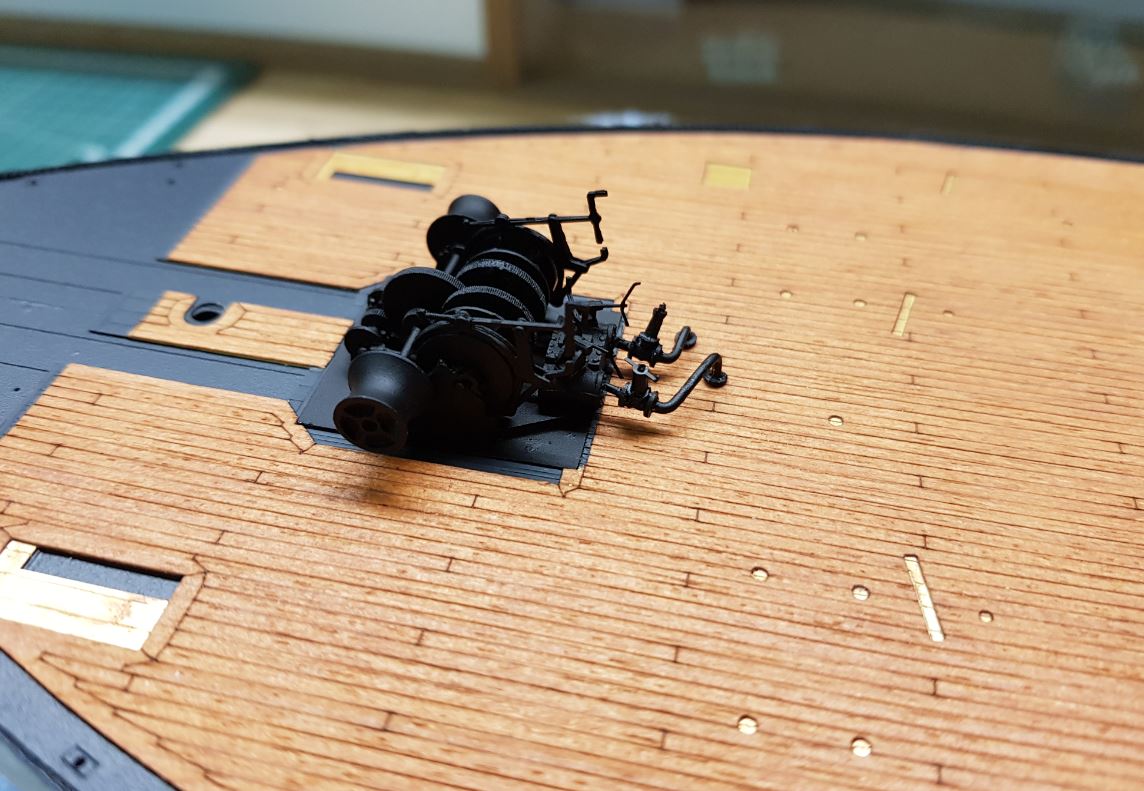

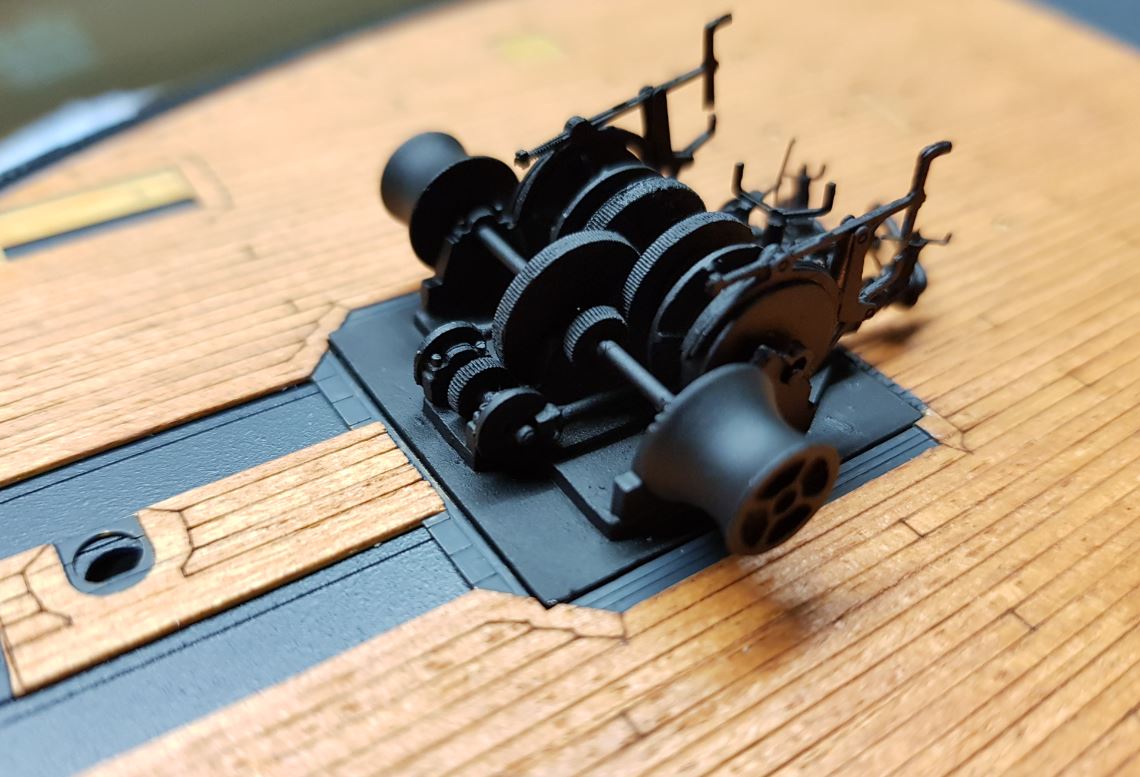

und auf dem Deck installiert:

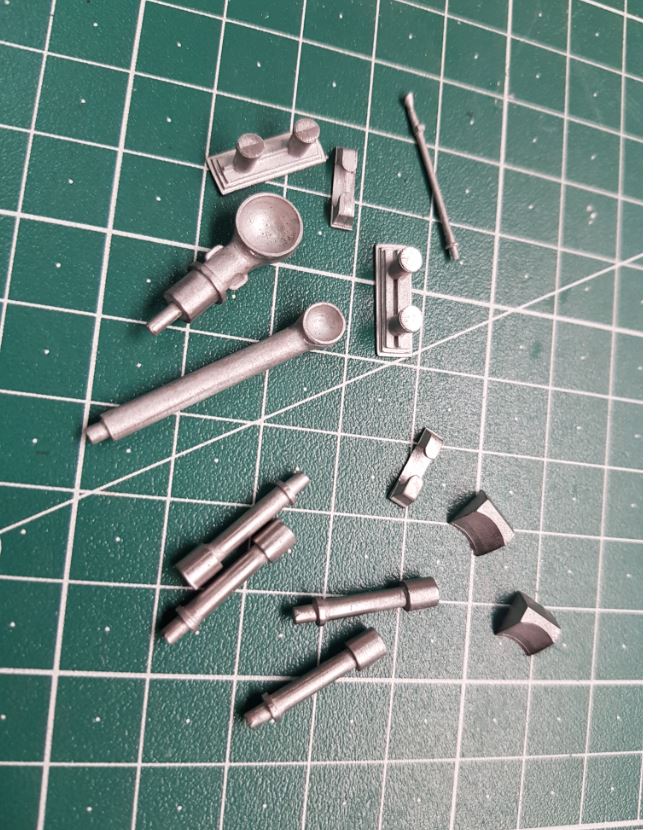

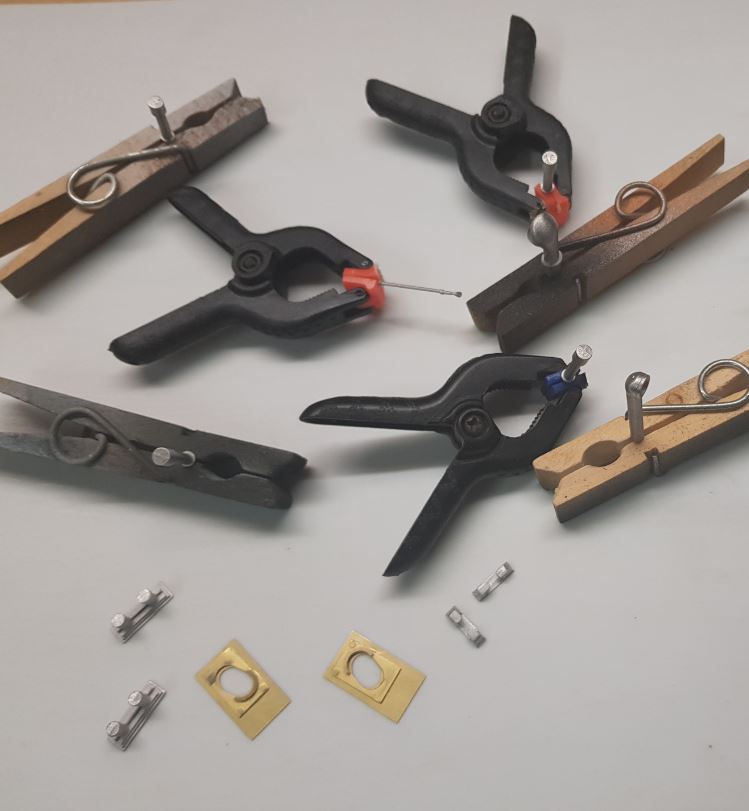

verschiedene neue Teile fürs Vordeck vorbereitet zum Lackieren:





wie schon bei der Winde, die Weißmetallteile sind hervorragend gegossen.


...

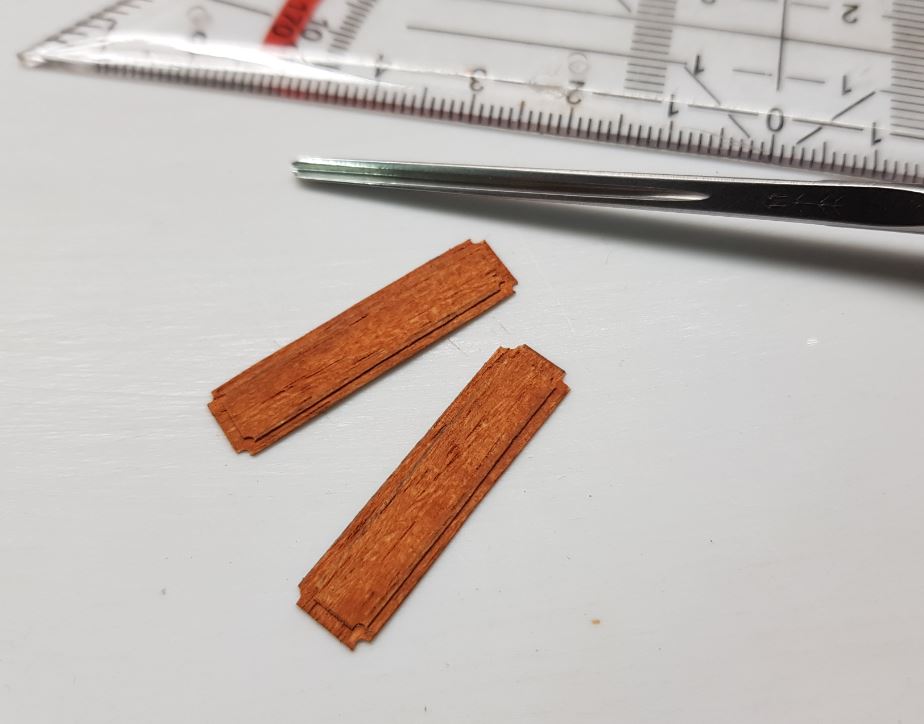

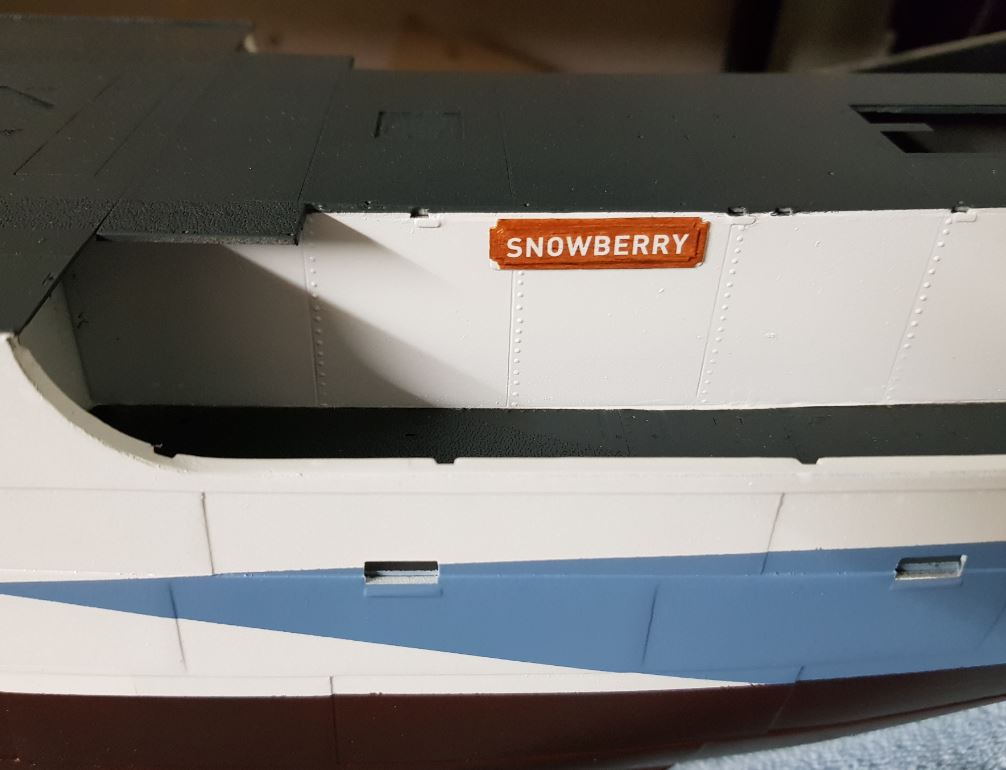

Und zum Namensschild. Das war aus Holz und an den Seiten des Maschinenhauses angebracht. Ich habe die Schilder aus Resten des Holzdecks geschnitten. 2 Lagen ergeben ein Kantenprofil. Darauf dann ein Namensdecal und Klarlack:

Teil 3, Ruderhaus und Brücke

Mittlerweile habe ich mit dem Brückenhaus angefangen.

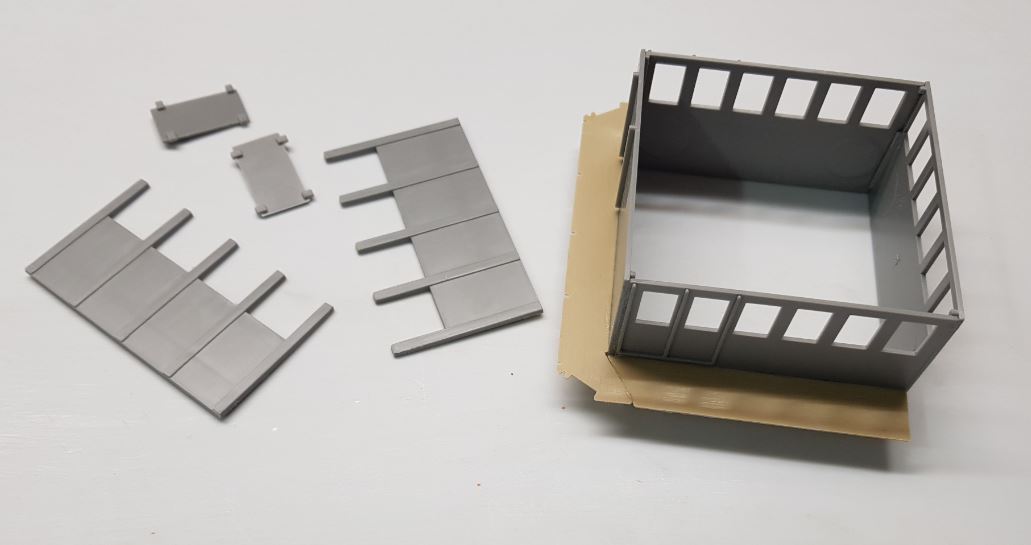

dafür kommen Teile des Revell Bausatzes zum Einsatz:




Das Ganze wird dann weiß lackiert.

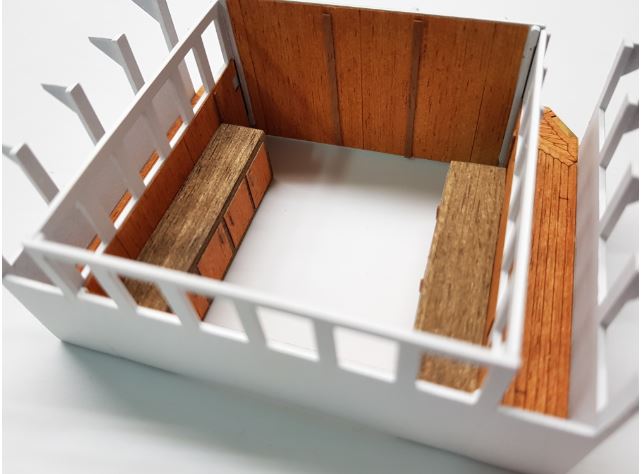

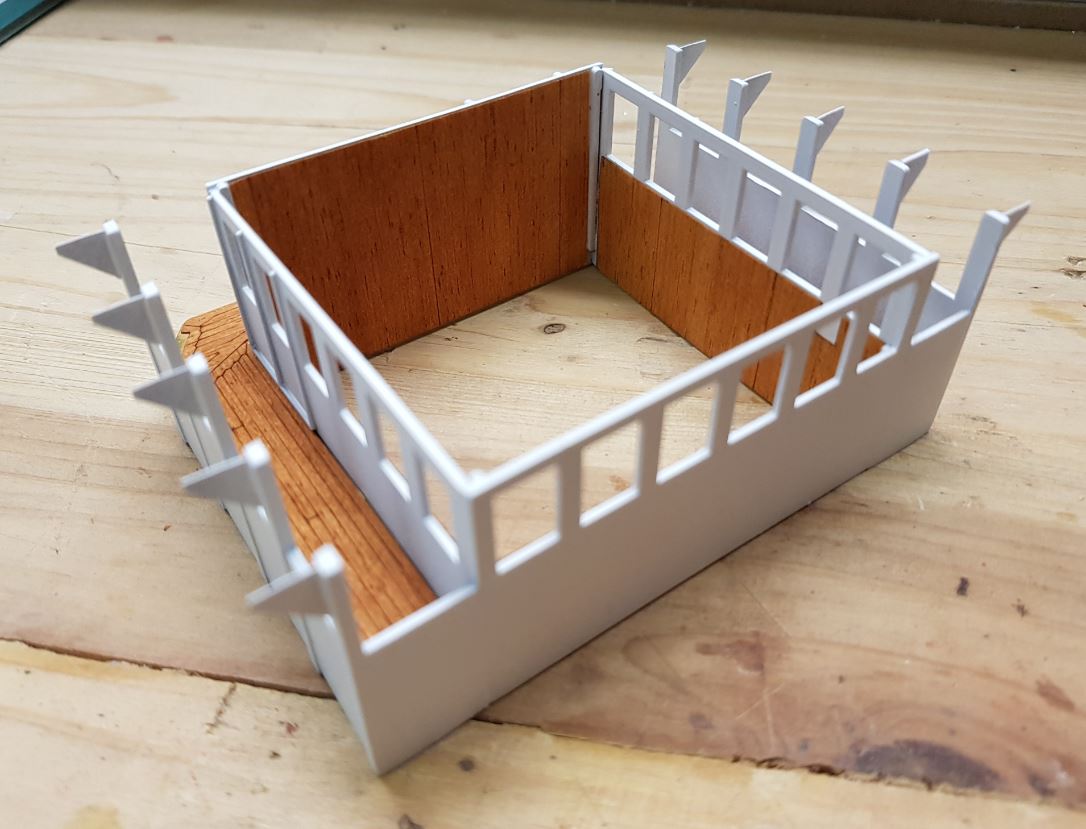

Den Innenraum habe ich mit Resten des Holzdecks ausgekleidet. Die Dreiecksstützen für das breitere Snowberry Oberdeck des Brückenhauses sind aus dem Zurüstsatz:

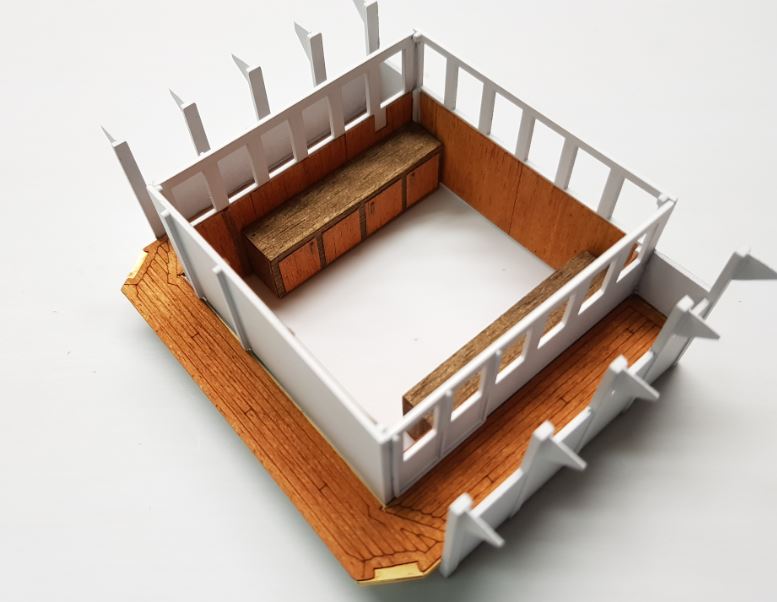

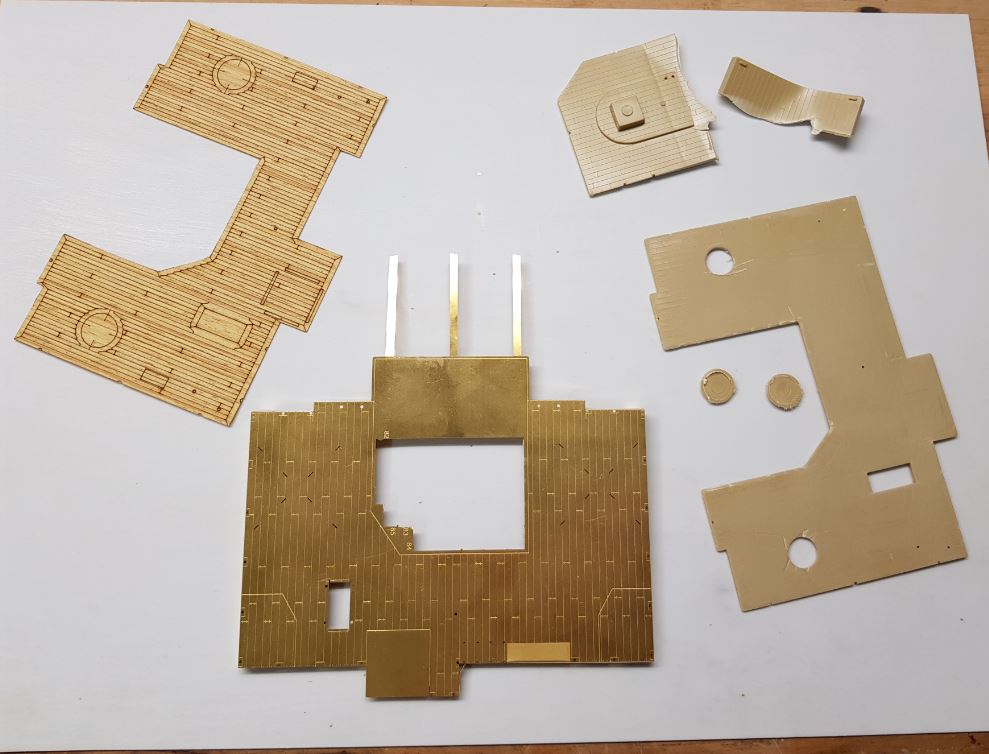

Das Oberdeck des Brückenhauses ist neu aus dem Zurüstsatz:

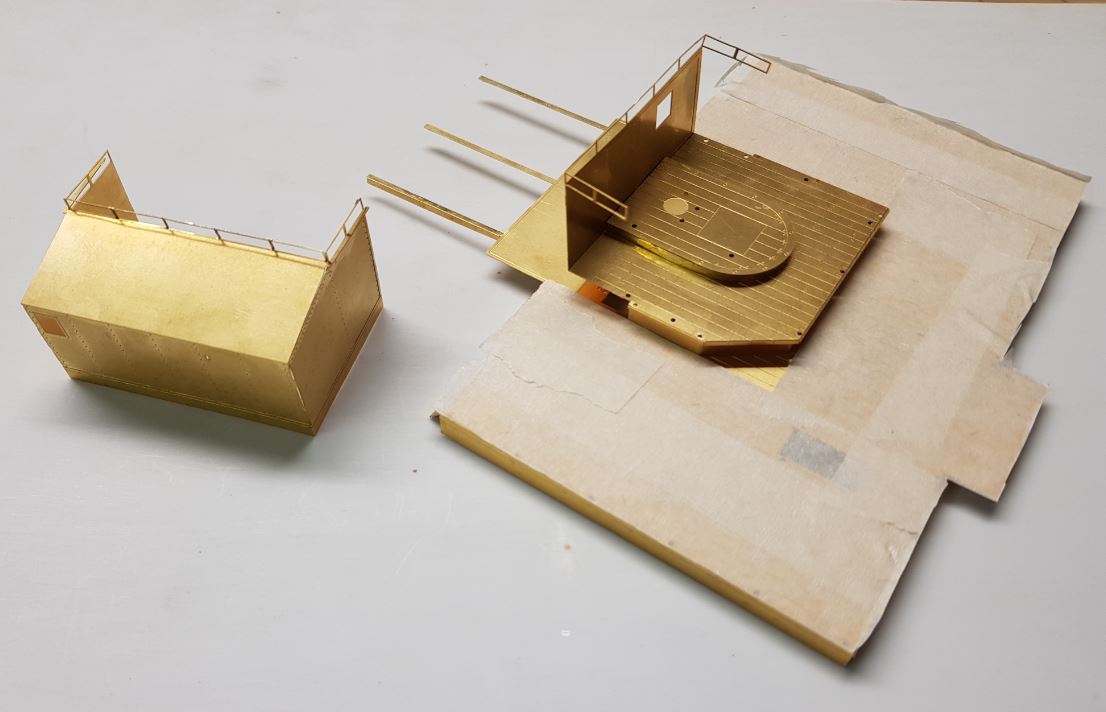

so wie auch der komplette Aufbau der Brücke:




aus dem Revell Bausatz kommen eigentlich nur die unteren 4 Wände.

beim Ausbau des Ruderhauses geht es auch voran. Zum Einsatz kommen Holzreste aus meinem Modellbau Fundus.





noch mehr Teile aus den Restekisten

zwischendurch mal wieder ein historisches, stimmungsvolles Originalfoto von Snowberry, K166:
gut zu sehen, die Anker waren weiß gestrichen. Das war bei den meisten Blumen so.



Quelle: www.forposterityssake.ca

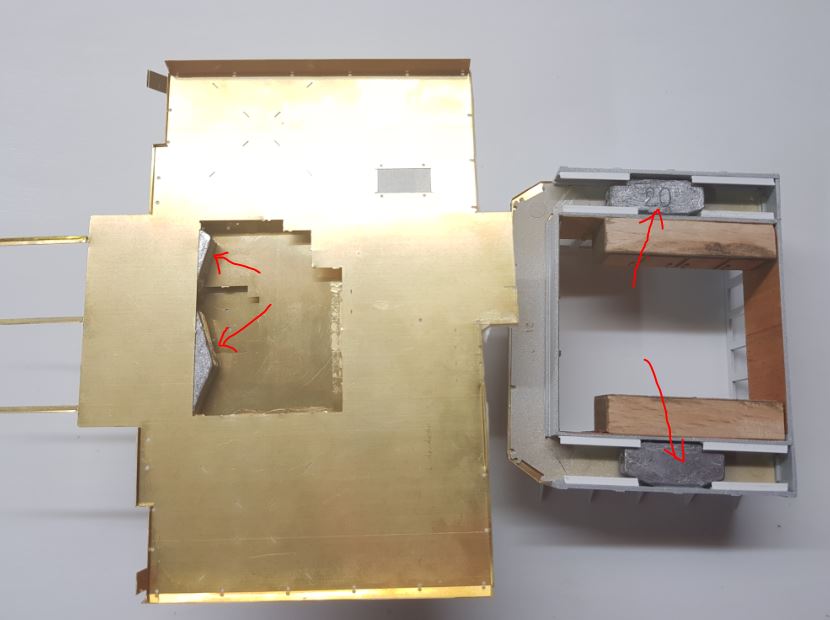

In der Struktur des Brückendecks habe ich Angelblei eingearbeitet um der Baugruppe "Brücke" etwas Gewicht zu verleihen. Warum erkläre ich später.

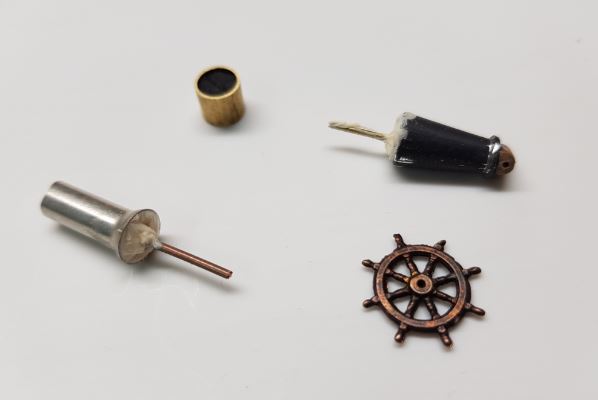

Aus den Kleinteilen im Bild weiter oben sind als Scratchbauten ein Maschinentelegraf, ein Ruder und 2 Kompasssäulen entstanden...

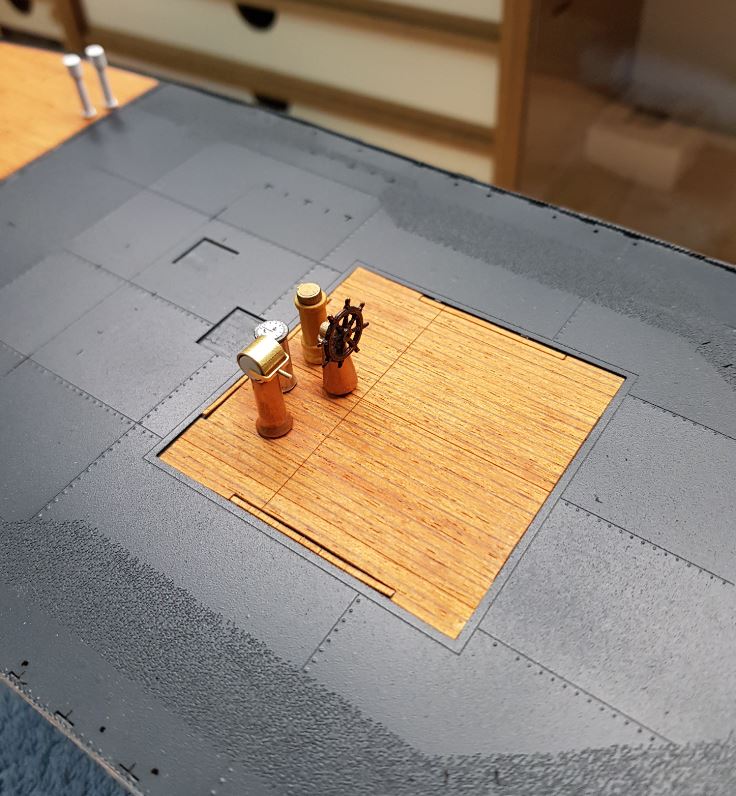

… und haben ihren Platz im Ruderhaus gefunden:




na gut das Ruderhaus selbst ist noch im Bau, aber ihr wisst schon was ich meine.

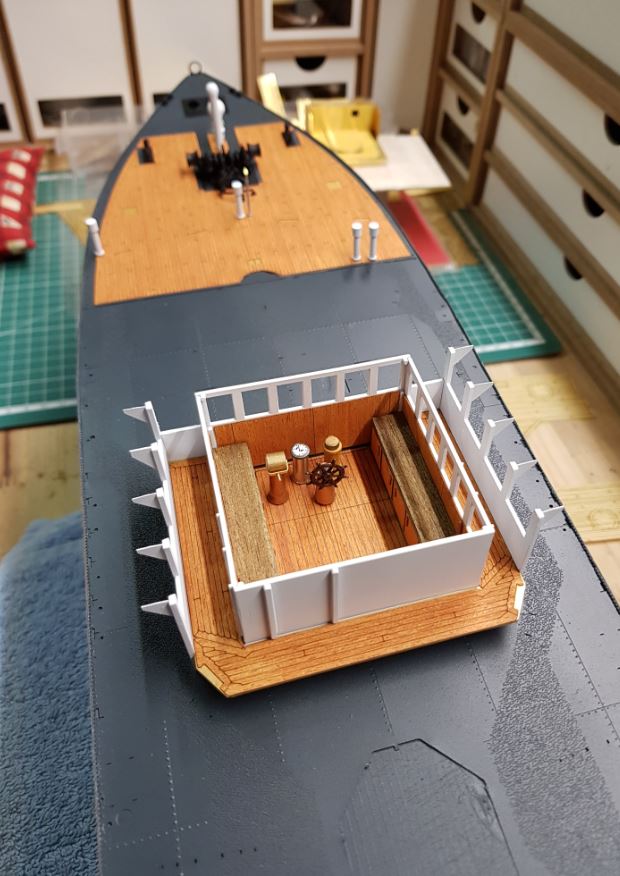

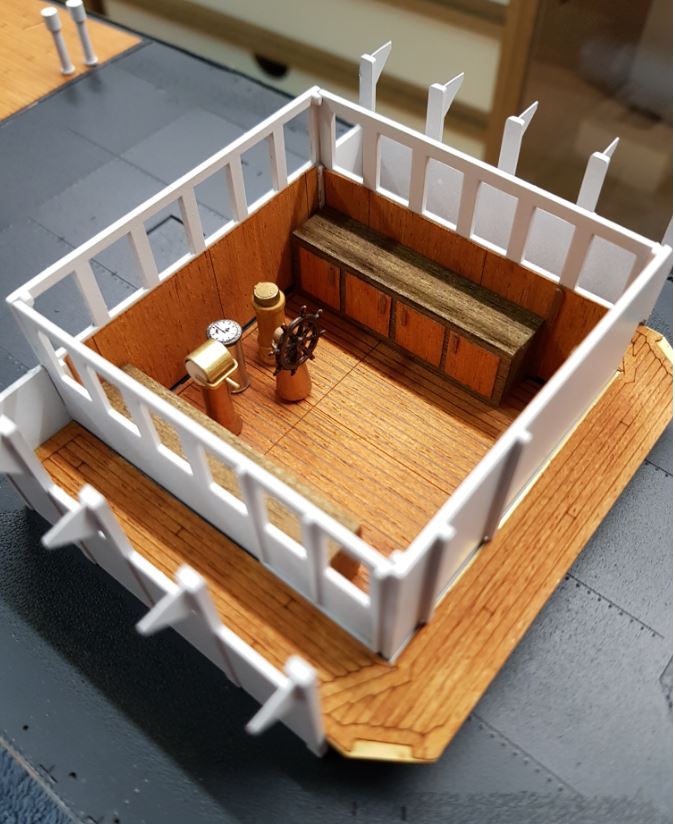

Ich habs euch mal locker dazu gestellt, für den Gesamteindruck:




das ist also der momentane Bauzustand:






..
